Descrizione

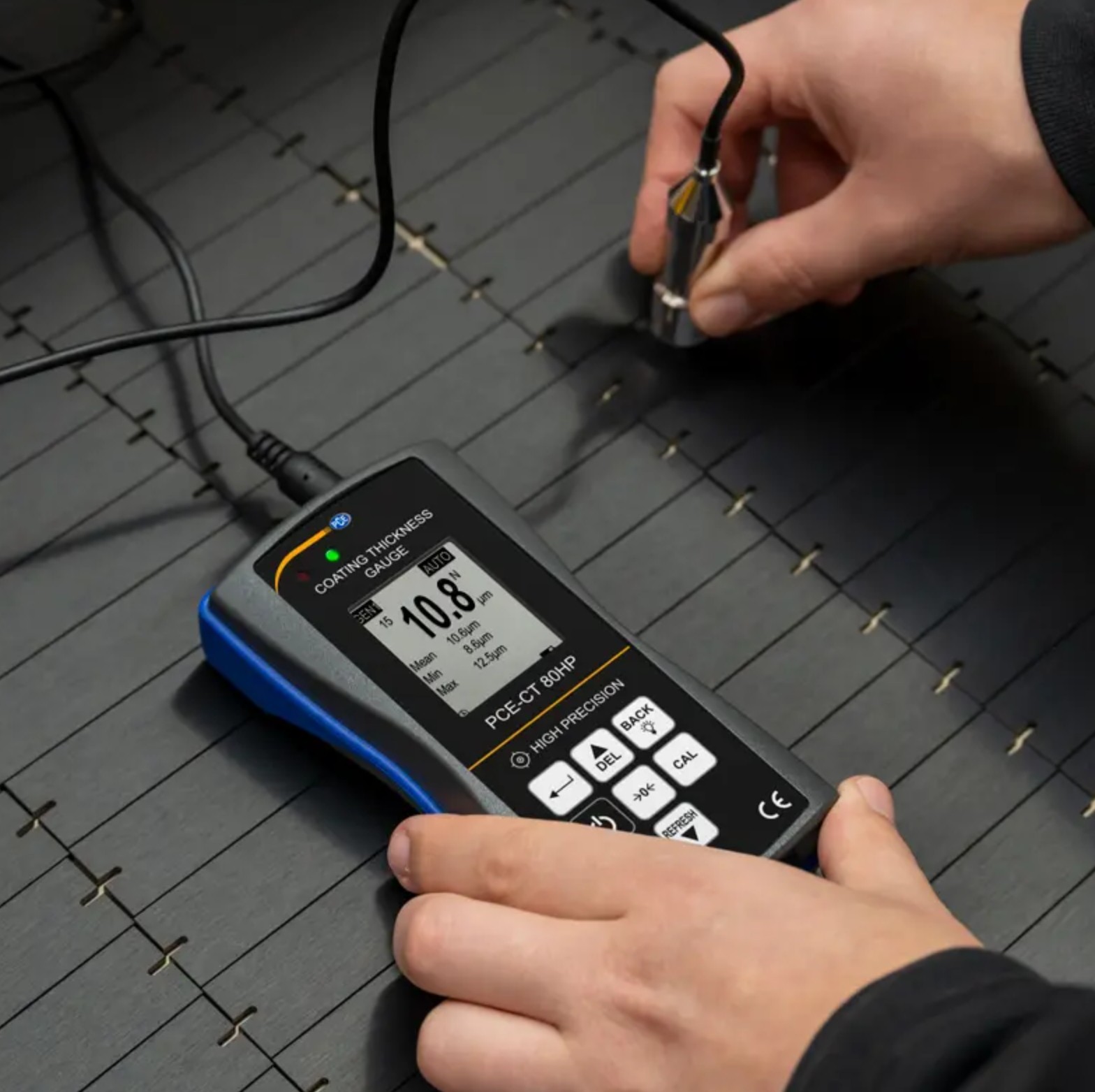

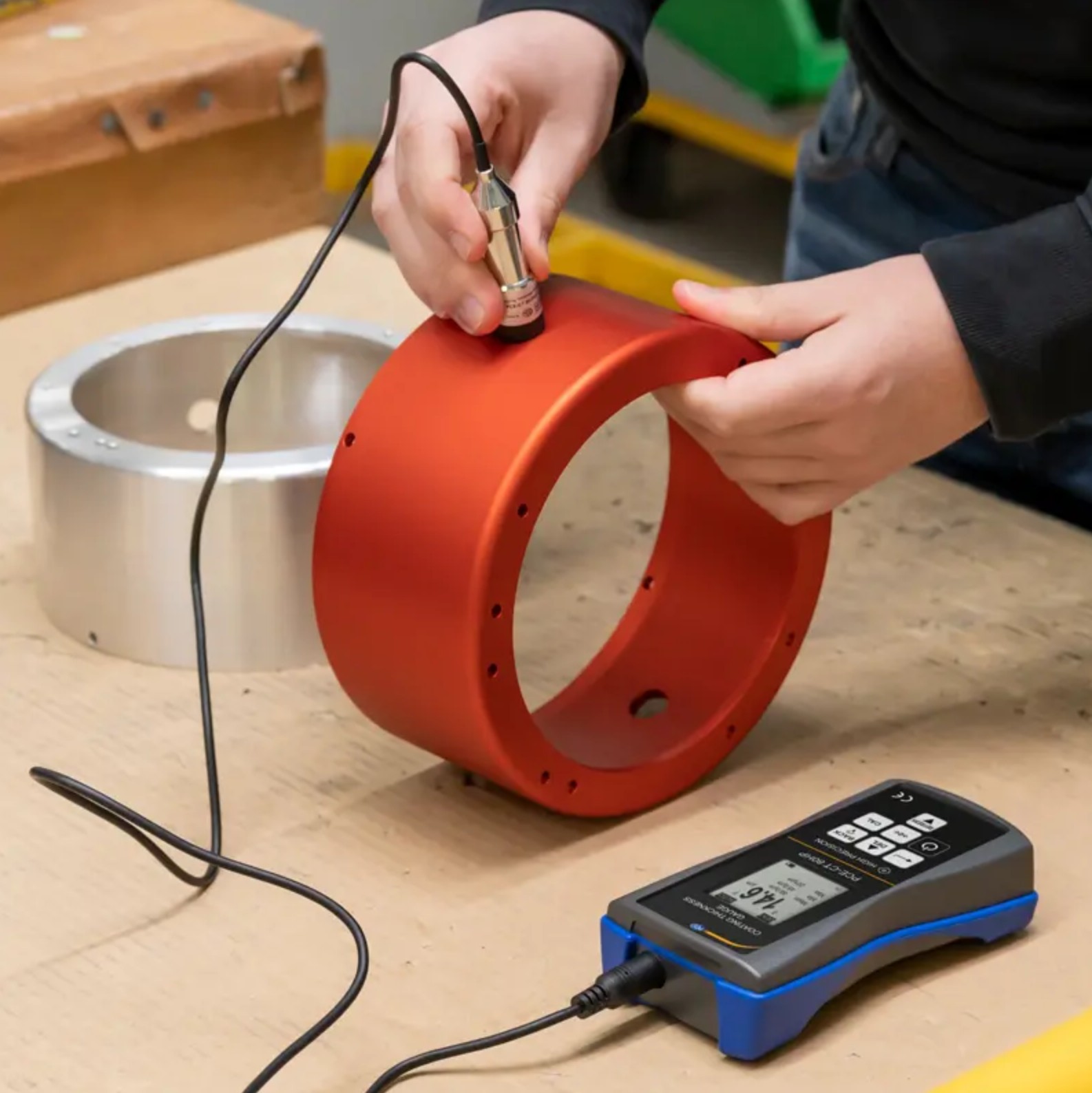

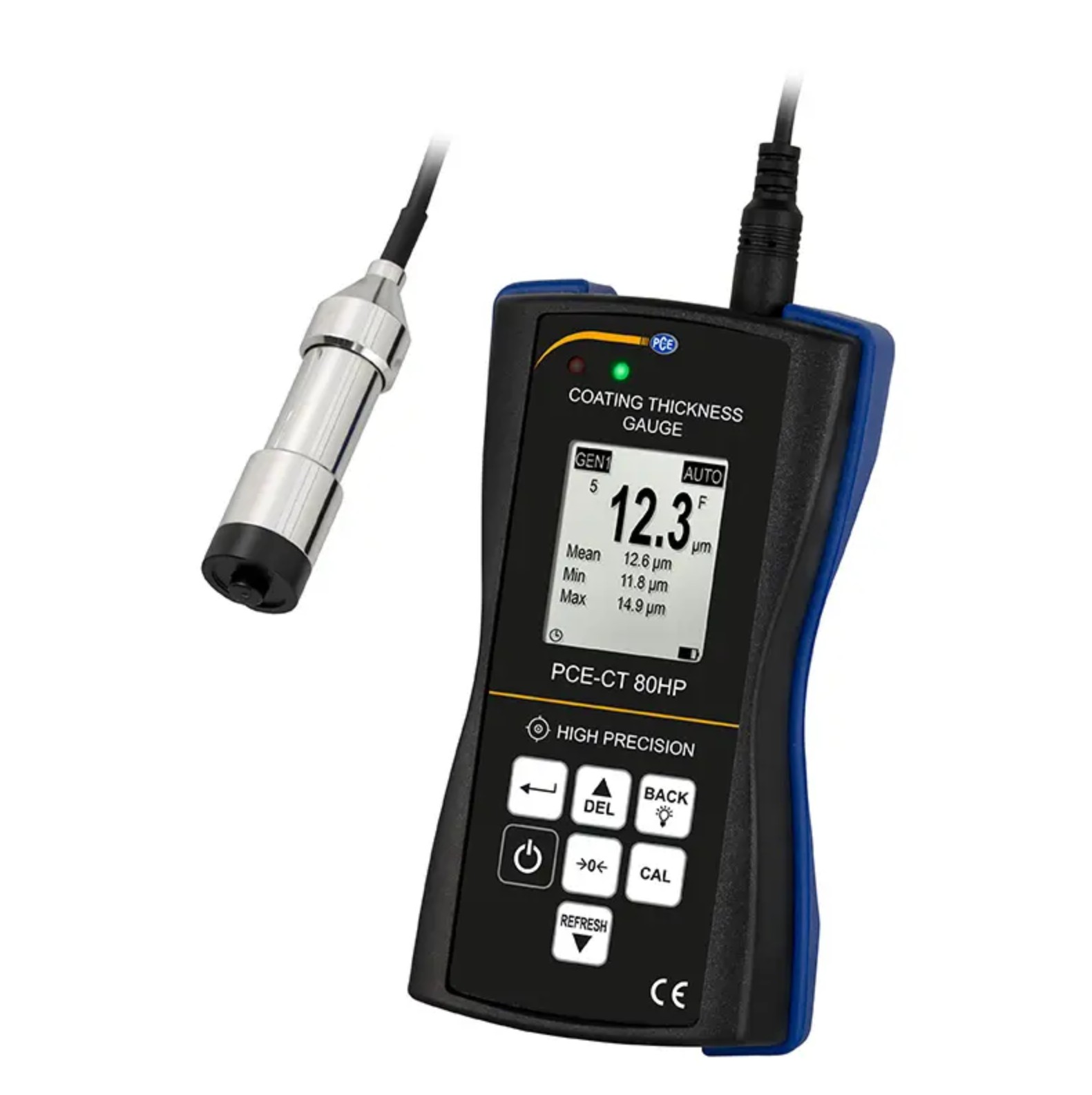

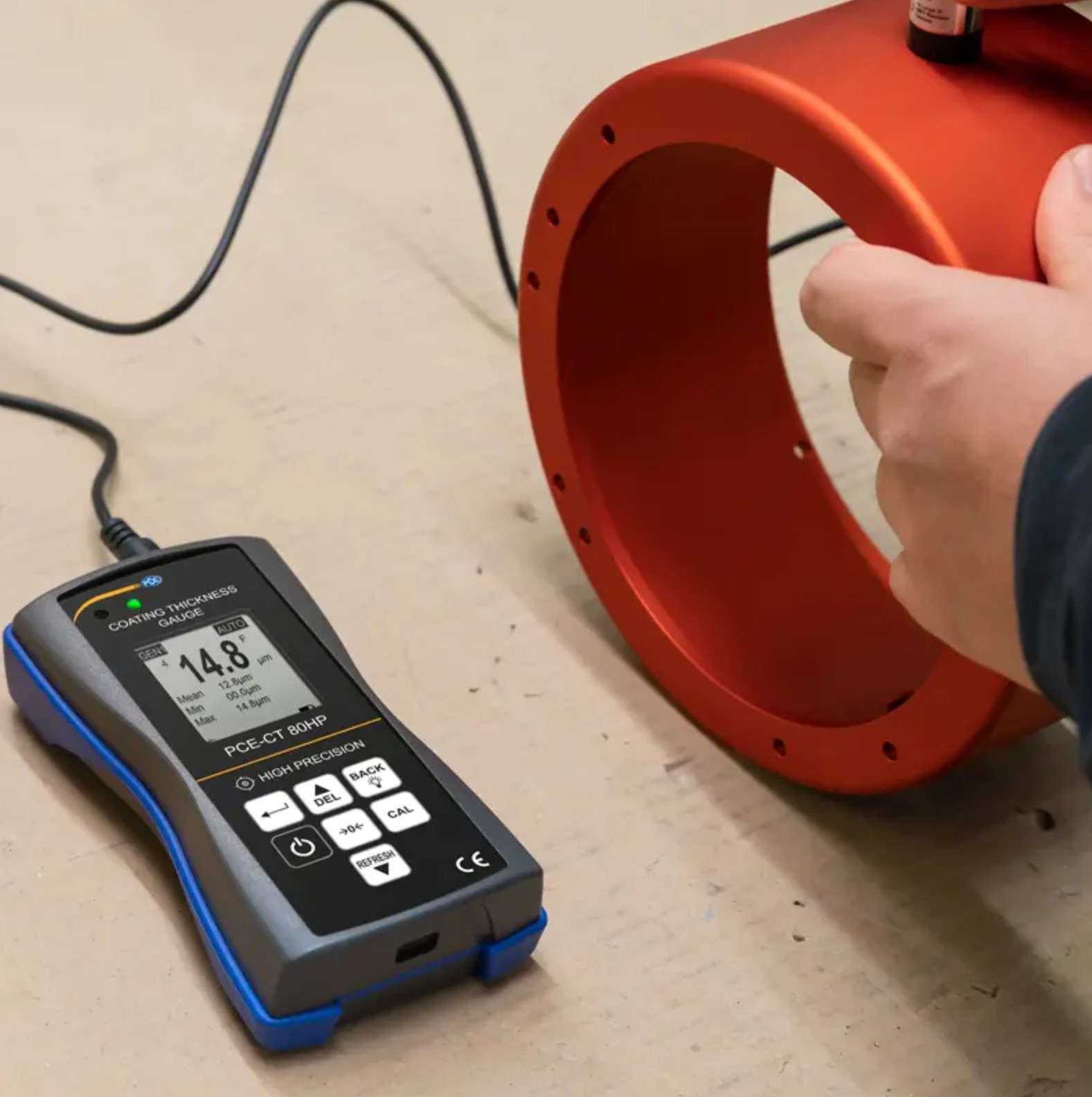

Il misuratore di spessore per rivestimenti di alta precisione misura lo spessore di plastica, vernice e altri tipi di rivestimento su metalli ferrosi (Fe) e non ferrosi (NFe). Grazie all’ampio range di misura 0 … a 1.500 µm è possibile utilizzare questo misuratore di spessore per diverse applicazioni. La precisione di ±(1,0% del valore + 1 µm) rende questo dispositivo uno strumento estremamente preciso. Il sensore del misuratore di spessore ha una scanalatura a V. Grazie a questa scanalatura a V può misurare anche su superfici convesse. È possibile però, utilizzare questo misuratore di spessore anche per misurare superfici concave.
Mentre si eseguono le misurazioni è possibile memorizzare i valori nella memoria interna del misuratore di spessore per rivestimenti di alta precisione. Integra una memoria per 2.000 valori. Dopo aver eseguito le misurazioni, si possono trasferire i dati a un PC. Il software di analisi opzionale consente di esportare i dati in formato *.csv.
La funzione di allarme integrata nel misuratore di spessore per rivestimenti di alta precisione permette di impostare i valori limite alto e basso. Se i valori rientrano nei limiti stabiliti, sarà segnalato da un led verde. In caso contrario, si accenderà un LED rosso sull’indicatore. Grazie a questa funzione di allarme, questo misuratore di spessore per rivestimenti di alta precisione è ampiamente utilizzato nel controllo di qualità o nel controllo di ingresso del materiale.

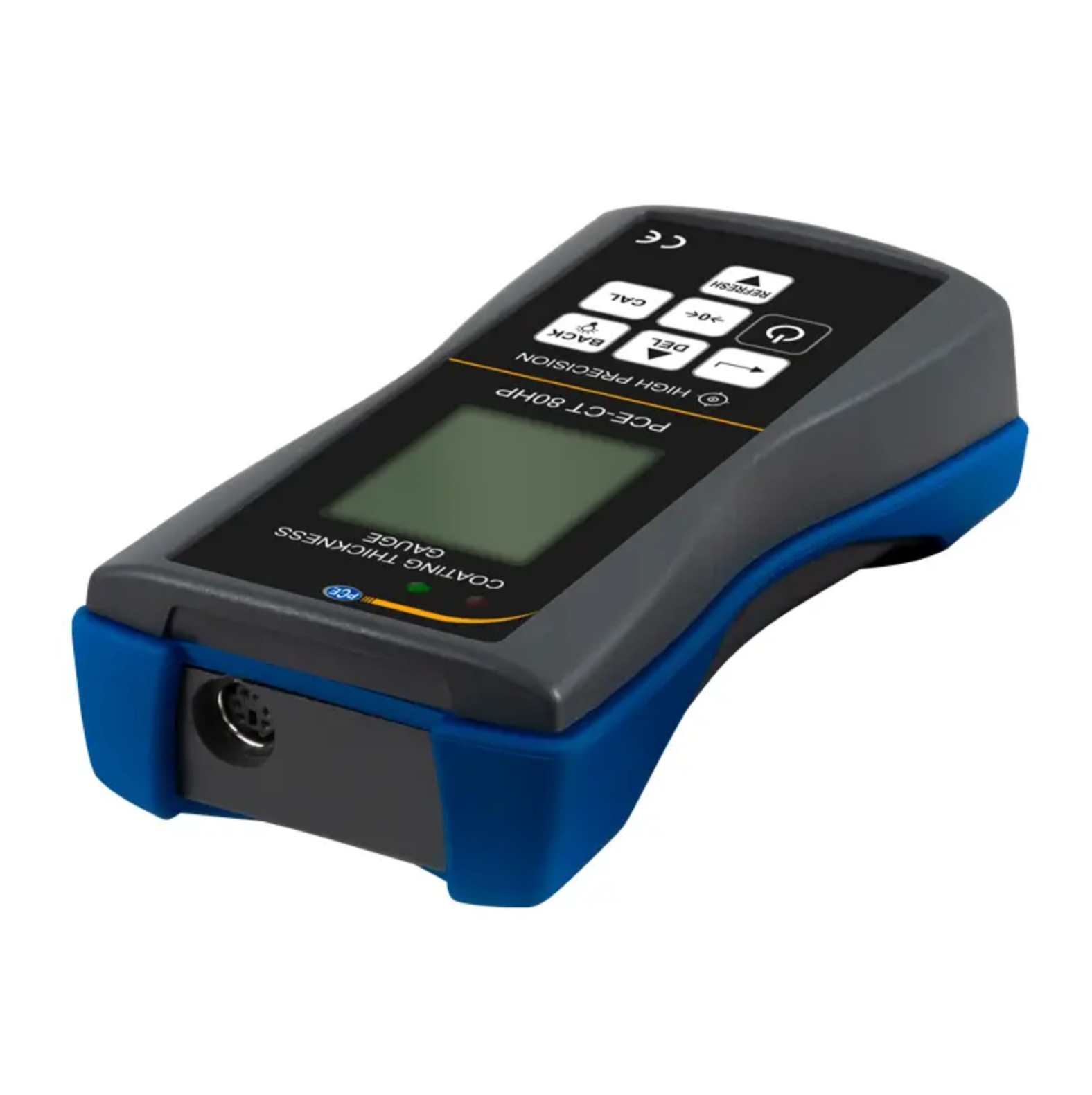

Per proteggere ulteriormente la parte elettronica, la struttura del misuratore di spessore per rivestimenti di alta precisione è rivestita in gomma. Come opzione, è possibile dotare questo misuratore di spessore per rivestimenti di alta precisione con un rapporto di taratura ISO.
Specifiche tecniche
| Range di misura | Fe: 0 … 1.500 µm NFe: 0 … 1.500 µm |
| Precisione (dopo calibrazione con standard) |
±(1,0% del valore + 1 µm) |
| Precisione azzeramento | ±(1,5% del valore + 1 µm) |
| Diametro della sonda | Ø17 mm |
| Altre specifiche | |
| Risoluzione | 0,1 µm (<100 µm) 1 µm (>100 µm) |
| Materiali | Fe Rivestimenti non magnetici su basi ferrose NFe Rivestimenti non magnetici su basi non ferrose |
| Raggio di curvatura minimo convesso | 5 mm |
| Raggio di curvatura minimo concavo | 25 mm |
| Superficie minima di misurazione | Ø17 mm |
| Spessore minimo della base | 0,2 mm (base Fe) 0,05 mm (base NFe) |
| Modalità delle sonde | Modalità di rilevamento automatico base (Fe + NFe) Modalità induzione magnetica (Fe) Modalità corrente di Foucault (NFe) |
| Calibrazione | Multipunto (1 … 4 punti per ciascun gruppo) Calibrazione del punto zero |
| Unità di misura | µm / mm / mils |

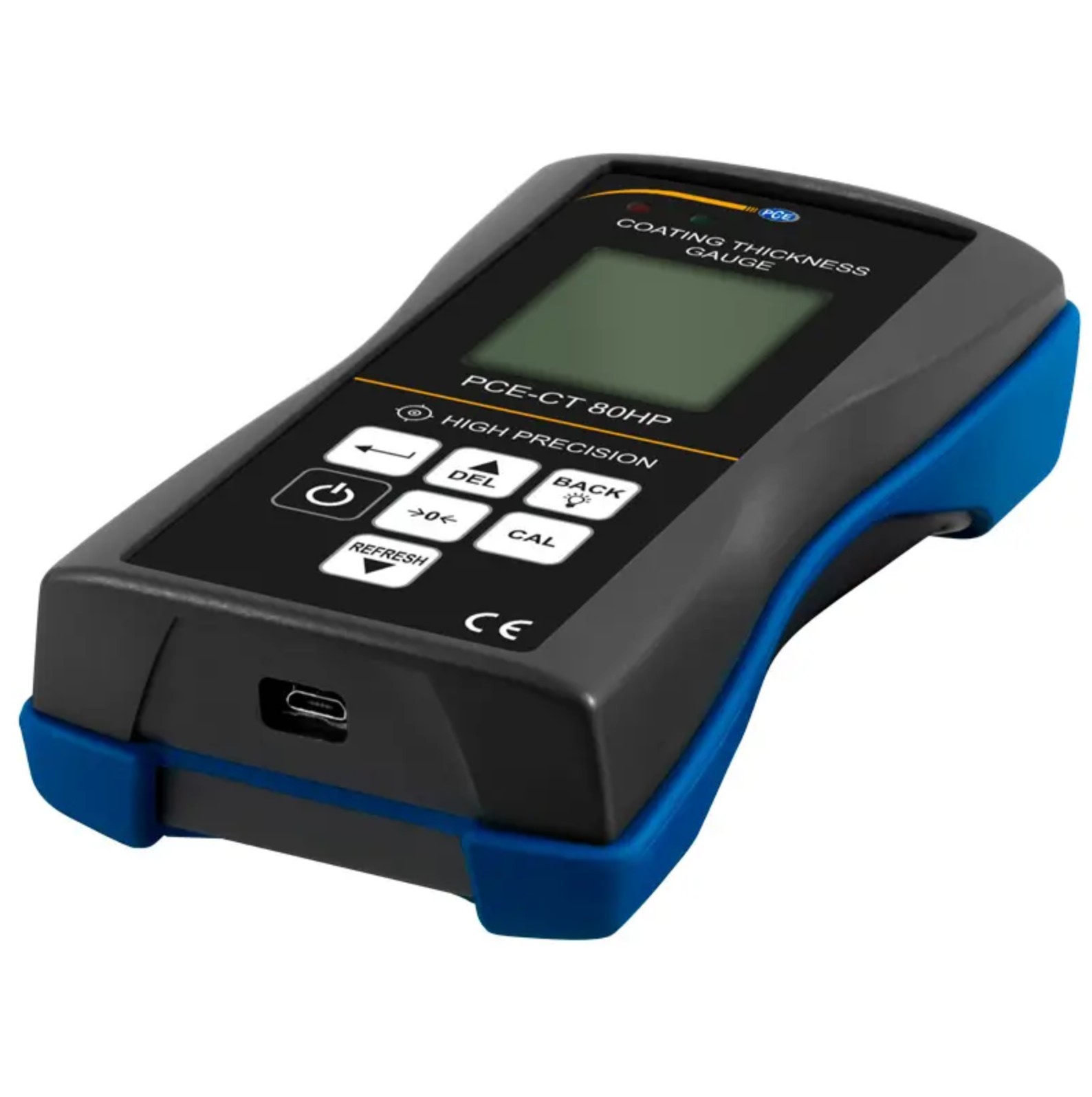

| Interfaccia | USB 2.0 |
| Memoria | 1 gruppo di misurazione volatile (modo DIR) 4 gruppi di misura non volatile con registrazione automatica e max. 2.000 valori (modalità GEN) |
| Funzione statistica | Numero di valori di misura, media, massima, minima, deviazione standard |
| Allarme | Indicazione al superamento del livello di allarme inferiore e superiore |
| Spegnimento automatico | Dopo 3 minuti |

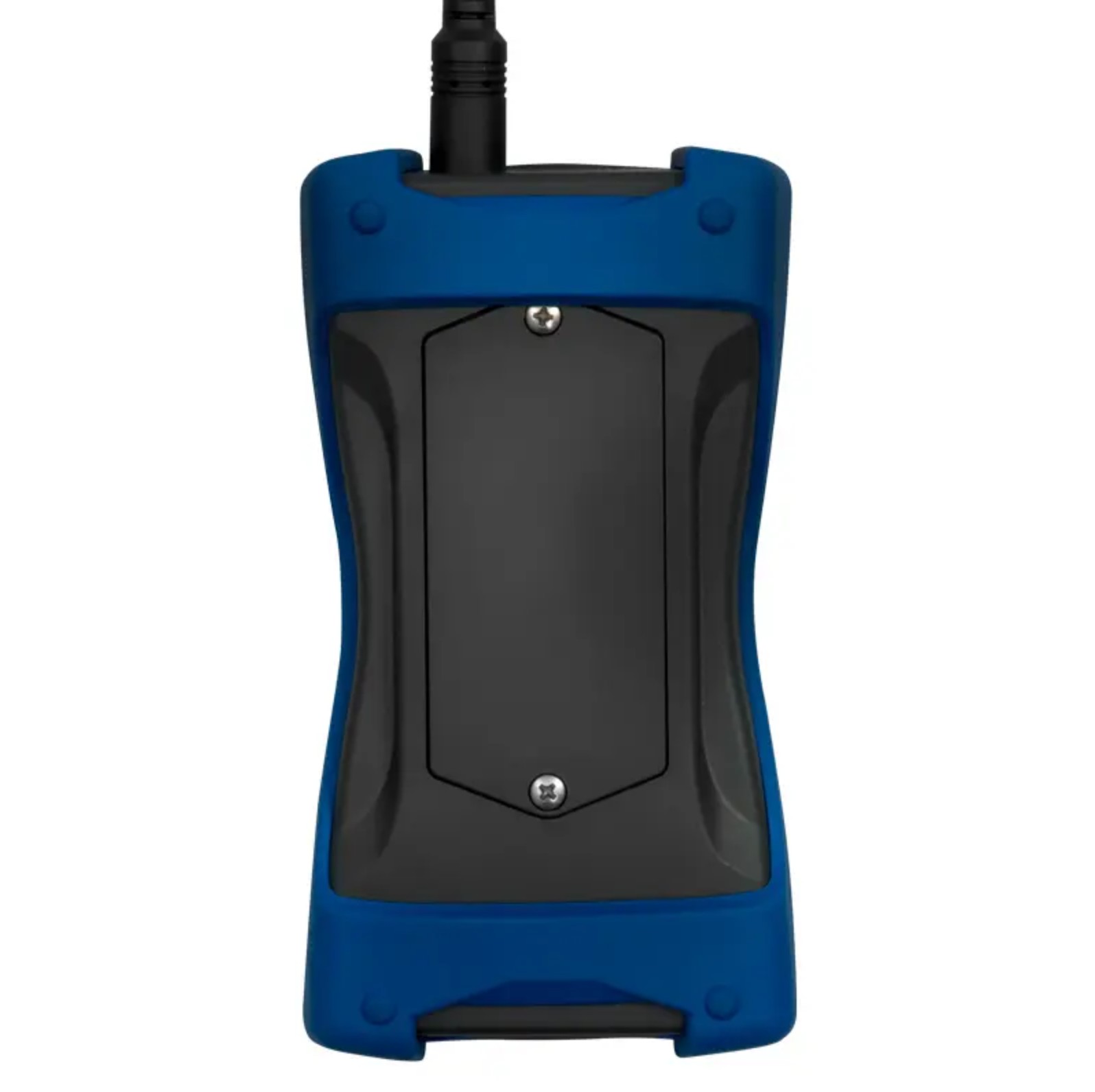

| Alimentazione | 3 x Batterie da 1,5 V tipo AAA |

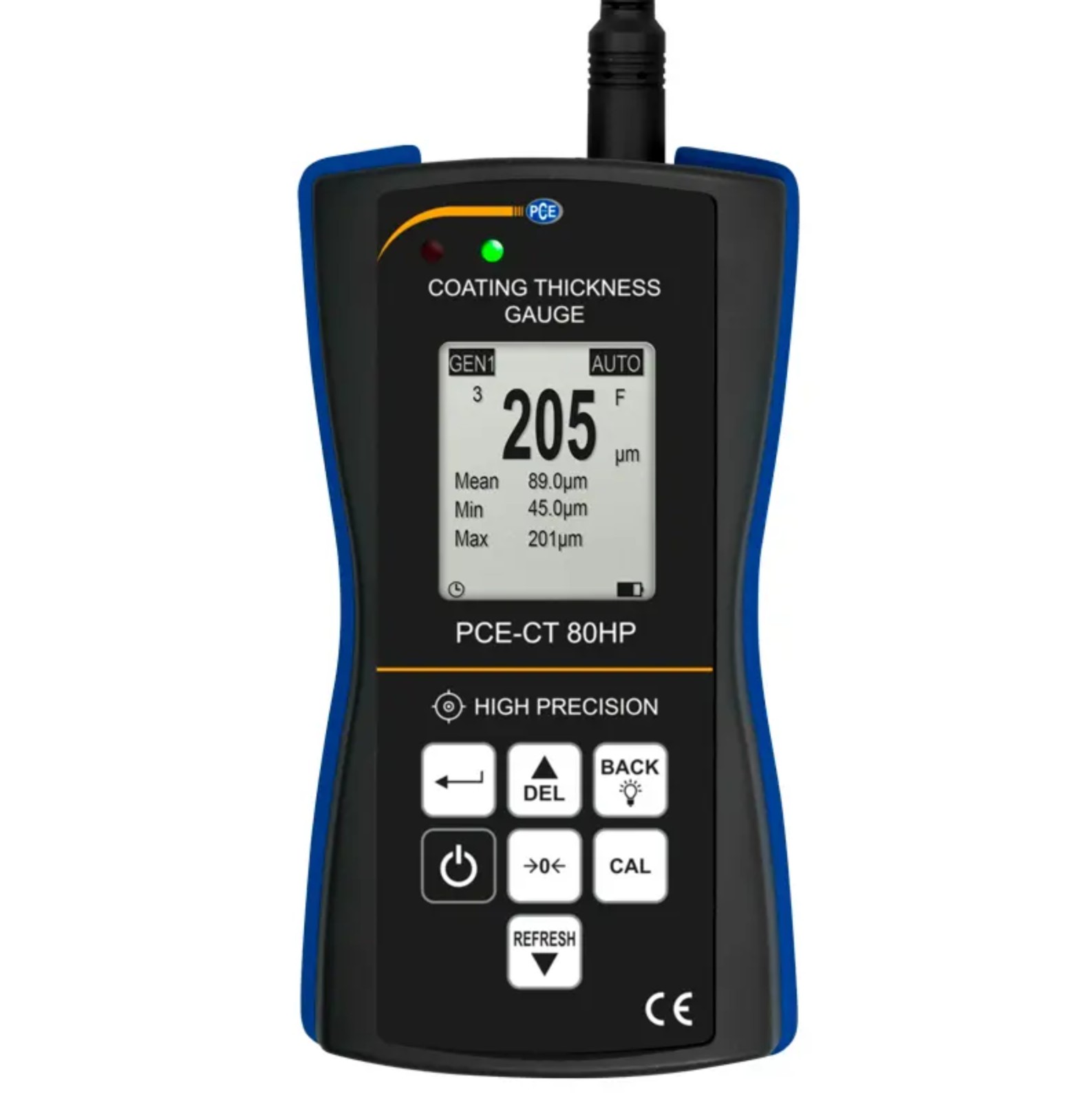

| Display | LCD, 128 x 128 pixel |
| Indicazione | Stato delle batterie Rilevamento degli errori |
| Condizioni operative | 0 … +50 °C / 20 … 90% U.R. senza condensa |
| Condizioni di stoccaggio | -10 … +60 °C / 20 … 90% U.R. senza condensa |
| Dimensioni | 143 x 71 x 37 mm |
| Peso | 271 g, con sensore e batterie |

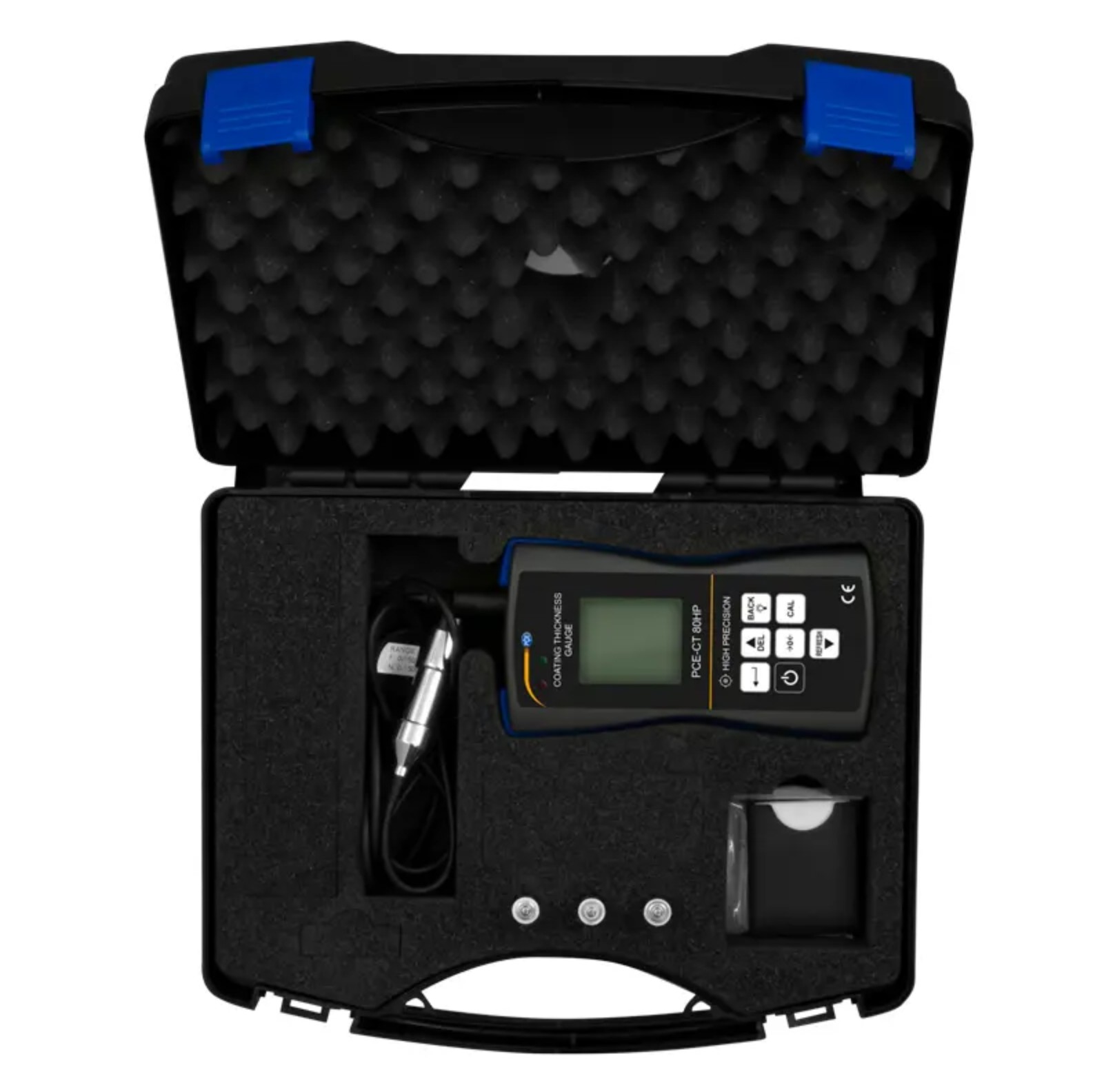

Contenuto

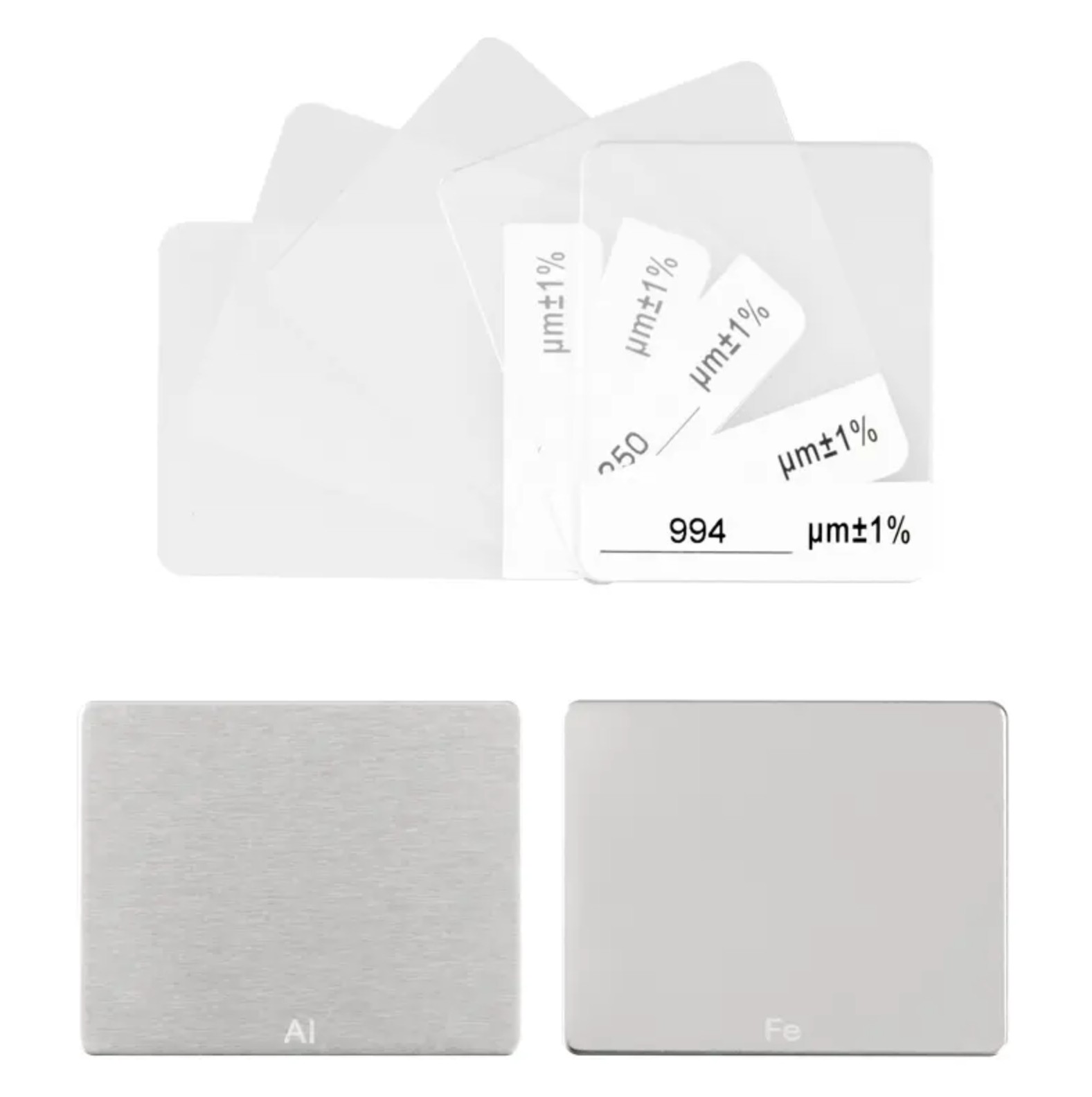

1 x Set di standard di calibrazione
1 x Base di calibrazione Fe e NFe
3 x Batterie da 1,5 V tipo AAA
1 x Valigetta per trasporto
Istruzioni per l’uso (disponibili in download)
